转速传感器的作用和工作原理

　　一、核心作用与工程价值

　　1.1 核心测量与信号转换功能

　　转速传感器的基础作用是将旋转物体的瞬时转速、平均转速、旋转方向等机械参数，转化为标准电信号（电压脉冲、电流信号、数字电平信号等）输出，实现非电量到电量的精准转换。其测量结果直接反映旋转部件的运行状态，是后续数据处理、逻辑控制、状态分析的原始依据。测量过程中，传感器需保证信号输出的线性度、稳定性与实时性，避免信号失真、延迟或干扰导致测量误差，确保转速数据的可信度。

　　1.2 闭环调速与精准控制支撑

　　在自动化控制系统中，也是闭环调速的核心反馈元件。通过实时采集旋转部件的转速信号，传输至控制器（PLC、ECU、变频器等），控制器对比设定转速与实际转速的差值，输出调控指令调整驱动功率、扭矩或传动比，实现转速的精准恒定与动态调节。例如汽车发动机电控系统、数控机床主轴调速、风机水泵变频控制、新能源汽车电驱系统，均依赖传感器的实时反馈，实现高效、精准的转速控制，提升设备运行效率，降低能耗损耗。

　　1.3 设备安全保护与故障预警

　　旋转机械长期运行易出现转速异常、超速、失速、卡滞等故障，轻则影响生产效率，重则引发设备损毁、安全事故。转速传感器可实时监测转速波动，当转速超出设定阈值（超速、低速停机）时，触发报警装置或安全保护机构，切断动力源、启动制动系统，避免故障扩大。同时，通过长期采集转速数据，结合振动、温度等参数，可实现设备故障预警，判断轴承磨损、齿轮断齿、传动故障等隐患，实现预防性运维，减少非计划停机损失，保障设备与人员安全。

　　1.4 运行状态监测与性能评估

　　在工业生产、能源发电、航空航天等领域，转速数据是评估设备运行性能的核心指标。通过分析转速稳定性、转速响应速度、负载变化下的转速波动，可判断电机效率、发动机动力性能、传动系统匹配度、发电机组并网稳定性等。例如风力发电机组通过转速监测优化桨叶角度，实现功率追踪；航空发动机通过多节点转速监测，保障高空高速工况下的动力输出与运行安全；工业齿轮箱通过转速差监测，判断齿轮啮合状态与传动损耗，为设备性能优化、运维决策提供数据支撑。

　　1.5 辅助定位与角度测量

　　部分传感器兼具转速测量与角度检测功能，通过脉冲计数与齿数/码道数换算，可精准获取旋转部件的角位移、转角位置，实现精准定位。在数控机床、机器人关节、汽车转向系统、印刷包装设备中，转速与角度的协同测量，可满足高精度定位、同步控制的需求，拓展了传感器的应用场景，提升了系统的集成化与智能化水平。

　　二、工作原理

　　工作原理依托电磁感应、霍尔效应、光电效应、电涡流效应、电容变化等物理定律，不同原理对应的传感器结构、信号特性、适用场景差异显著。下文针对工业与民用领域应用广泛的磁电式、霍尔式、光电式、电涡流式四类传感器，进行原理、结构、信号特性的深度解析。

　　2.1 磁电式转速传感器（变磁阻式）

　　2.1.1 核心原理与结构组成

　　基于法拉第电磁感应定律与变磁阻原理工作，无需外部供电，属于无源传感器，具备较强的抗干扰能力与环境适应性。其核心结构由磁铁、感应线圈、铁芯、探头壳体组成，配套被测旋转部件为导磁齿轮（齿盘），齿轮均匀分布齿峰与齿槽，旋转时周期性改变传感器与齿轮间的磁路磁阻。

　　工作时，磁铁产生恒定磁场，当齿轮旋转，齿峰靠近探头时，磁路磁阻减小，磁通密度增大；齿槽靠近探头时，磁路磁阻增大，磁通密度减小。磁通的周期性交替变化，切割感应线圈产生交变感应电动势，即转速脉冲信号。根据电磁感应定律，感应电动势的频率与齿轮转速、齿数成正比，数学关系式为：$$f = \frac{n \times z}$$，其中$$f$$为信号频率（Hz），$$$为转速（r/min），$$z$$为齿轮齿数。通过后续电路测量信号频率，即可换算出精准转速。

　　2.1.2 信号特性与优缺点

　　磁电式传感器输出为交变正弦波信号，信号幅值随转速升高而增大，低速时幅值较小，低于临界转速（通常100r/min以下）时信号易被噪声淹没，无法正常检测；中高速工况下信号幅值稳定，抗干扰能力强。其优势为结构简单、成本低廉、无源工作、耐高温、耐粉尘、耐油污，适配恶劣工业工况；劣势为低速测量性能差，无法检测静止状态，信号为模拟量需后续整形处理，仅适配导磁材质齿轮。

　　2.1.3 典型应用场景

　　广泛应用于汽车发动机曲轴转速监测、变速箱转速测量、工业电机、柴油机、齿轮箱、风机水泵等中高速旋转设备，适配-40℃~150℃的宽温工况，是传统工业领域主流的转速测量方案。

　　2.2 霍尔式转速传感器


　　2.2.1 核心原理与结构组成

　　基于霍尔效应工作，属于有源传感器，需外接直流电源（5V/12V/24V）供电，核心元件为霍尔元件，配套结构包括永磁体、信号处理电路、壳体，被测件可为导磁齿轮或磁性码盘。霍尔效应指带电粒子在磁场中受洛伦兹力作用发生偏转，在导体两端形成电势差，霍尔电势大小与磁场强度成正比。

　　工作时，永磁体为霍尔元件提供基准磁场，当导磁齿轮旋转，齿峰与齿槽交替经过霍尔探头，磁场强度周期性变化，霍尔元件输出周期性变化的霍尔电压；若采用磁性码盘，磁极交替旋转直接改变磁场强度，触发霍尔元件通断。内置放大、整形、稳压电路，将微弱霍尔电压转化为标准方波脉冲信号（TTL/HTL电平）输出，信号频率与转速严格成正比，转速换算公式与磁电式传感器一致。

　　2.2.2 信号特性与优缺点

　　霍尔式传感器输出稳定的数字方波信号，幅值不受转速影响，低速（0.1r/min）至超高速工况均可稳定检测，可实现静止状态检测，兼具转速与转向测量功能，响应速度快、精度高、安装间隙容差大。优势为全量程测量稳定、数字信号直连控制系统、抗干扰能力强、体积小巧、适配多种材质被测件；劣势为需外部供电，高温工况下霍尔元件性能略有衰减，成本略高于磁电式传感器。

　　2.2.3 典型应用场景

　　新能源汽车电驱系统、ABS轮速监测、变速箱档位控制、伺服电机、机器人关节、智能家居电机、工程机械等场景，尤其适配低速、高精度、智能化控制的需求，是当前汽车与自动化领域的主流选型。

　　2.3 光电式转速传感器

　　2.3.1 核心原理与结构组成

　　基于光电效应工作，分为透射式与反射式两类，核心结构由光源（LED红外光）、光敏元件、码盘、信号处理电路组成。透射式码盘均匀分布透光槽，反射式码盘均匀分布反光面与吸光面，码盘随旋转轴同步转动。

　　透射式工作时，光源发出的光线透过码盘透光槽照射至光敏元件，码盘旋转时光线周期性通断，光敏元件接收的光信号周期性变化，转化为交变电信号，经整形后输出转速脉冲；反射式工作时，光线照射至码盘，反光面反射光线至光敏元件，吸光面无反射，光敏元件感应光强变化输出电信号。信号频率与码盘槽数/反光点数、转速成正比，通过脉冲计数即可精准测算转速与角位移。

　　2.3.2 信号特性与优缺点

　　光电式传感器测量精度高，响应速度达微秒级，分辨率高，可实现超高速转速测量，非接触式测量无机械磨损。优势为精度高、响应快、非接触、通用性强；劣势为对环境要求严苛，油污、粉尘、水雾会遮挡光路，导致信号失真或失效，耐高温性能差，防护等级要求高，成本相对较高。

　　2.3.3 典型应用场景

　　适配高精度测量场景，如数控机床主轴、精密仪器、印刷包装设备、伺服系统、航空航天精密测试等，需安装在清洁、密闭的环境中，避免外界污染物干扰光学元件。

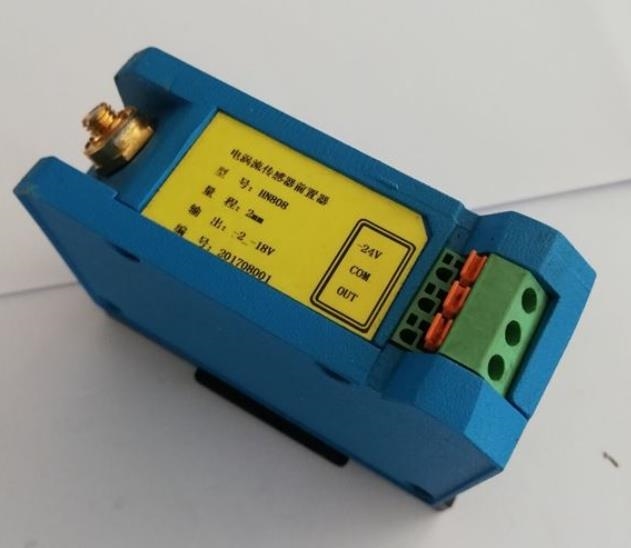

　　2.4 电涡流式转速传感器

　　2.4.1 核心原理与结构组成

　　基于电涡流效应工作，属于有源高频感应传感器，核心结构由高频振荡线圈、前置放大器、壳体组成，被测件为金属材质旋转体（导磁/非导磁均可）。电涡流效应指通电线圈产生交变磁场，靠近金属导体时，导体表面感应出闭合电涡流，电涡流产生的反向磁场削弱原磁场，改变线圈阻抗与振荡幅值。

　　工作时，传感器线圈通高频交变电流产生磁场，金属旋转体上的凸台、凹槽或标记点旋转时，与传感器探头的间隙周期性变化，电涡流强度同步改变，线圈阻抗与振荡幅值周期性波动，经检波、放大、整形电路转化为转速脉冲信号。信号变化幅度与间隙大小、金属材质、转速相关，可实现非接触、高精度转速测量。

　　2.4.2 信号特性与优缺点

　　电涡流式传感器为非接触测量，响应速度快，耐高温、耐粉尘、耐油污，适配各类金属被测件，可在强电磁干扰、潮湿、腐蚀工况下稳定工作，测量范围广，精度较高。优势为环境适应性强、非接触无磨损、可靠性高；劣势为仅适配金属被测件，需精准控制安装间隙，成本较高，电路结构复杂。

　　2.4.3 典型应用场景

　　适用于恶劣工况，如冶金设备、矿山机械、船舶推进系统、汽轮机、发电机组、高温风机等，尤其适配强干扰、高粉尘、宽温域的工业场景，是重型机械转速监测的优选方案。

　　三、选型原则与实操注意事项

　　3.1 核心选型参数

　　1. 测量量程：匹配设备转速，避免超出传感器测量范围，低速工况优先选霍尔式、电涡流式，中高速工况可选磁电式，高精度场景选光电式。

　　2. 环境适应性：结合工况温度、湿度、粉尘、油污、电磁干扰，恶劣环境选磁电式、电涡流式，清洁环境选光电式，车载场景优先霍尔式。

　　3. 信号类型：模拟量信号需配套整形电路，数字量信号可直连控制器，智能化系统优先选带通讯功能的数字式传感器。

　　4. 精度与分辨率：高精度场景（数控机床、航空航天）选光电式、高精度霍尔式，普通工业场景选磁电式、常规霍尔式。

　　5. 安装条件：考量安装空间、间隙要求、被测件材质，非接触式传感器需严格控制探头与被测件间隙，避免碰撞损坏。

　　3.2 安装与运维注意事项

　　安装时需保证探头与被测件同轴度，避免偏心导致信号波动；严格控制安装间隙，磁电式、霍尔式间隙通常0.5-2mm，电涡流式需按规格调试；布线时远离动力线缆，采用屏蔽电缆，避免电磁干扰；运维时定期清理探头表面油污、粉尘，检查线路破损、松动，定期校准测量精度，及时更换老化、故障传感器。

　　四、结语

　　转速传感器作为旋转机械的核心感知部件，其作用贯穿设备控制、安全保护、状态监测全流程，不同原理的传感器凭借独特的性能特性，适配多元化的工况需求。在工程实践中，需结合测量精度、环境条件、控制需求、成本预算，合理选型并规范安装运维，才能充分发挥性能价值。
