在现代工业自动化与设备状态监测体系中，

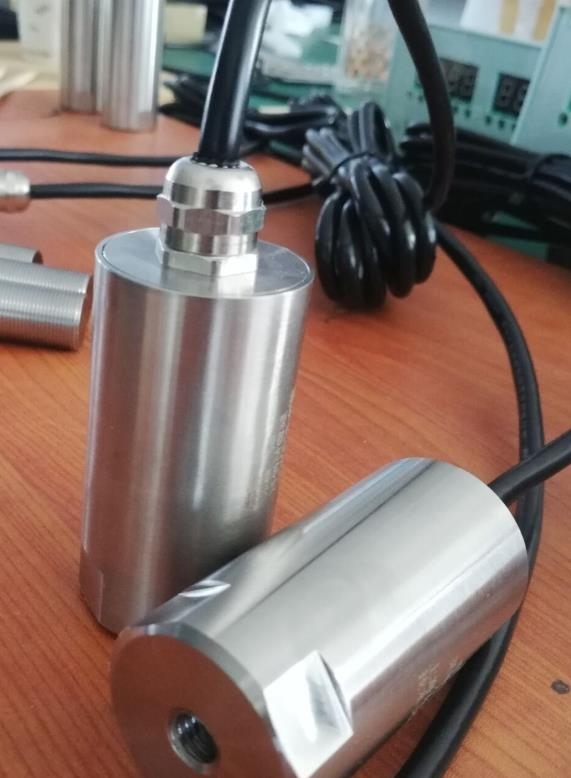

振动变送器是实现机械振动物理量向标准电信号转换的核心感知器件，广泛应用于旋转机械、往复设备、工业风机、泵体、电机、轴承及齿轮箱等关键装备的在线监测与故障预警领域。设备运行过程中的振动幅值、频率、相位等参数，直接反映其运行健康状态，异常振动往往是磨损、松动、不平衡、不对中等故障的早期表征，精准采集并传输振动信号，是实现设备预知性维护、避免非计划停机、保障工业生产连续性的关键前提。实现了传感元件、信号调理电路、标准信号转换模块的一体化集成，无需额外配套信号调理设备，具备抗干扰能力强、传输距离远、安装部署便捷、适配主流DCS/PLC系统等优势。
1、振核心定义与整体工作逻辑
1.1 基本定义
振动变送器是一种将机械振动加速度、速度、位移等物理参数，通过物理效应转换为微弱电信号，再经放大、滤波、积分、线性化、标准信号转换等一系列信号处理后，输出符合工业标准的模拟或数字信号的一体化测量装置。其核心功能是完成“机械振动-电信号-标准工业信号”的闭环转换，实现振动信号的远距离传输、实时采集与量化分析。
1.2 整体工作流程
工作遵循“物理感知-信号转换-调理优化-标准输出”的核心链路，全流程可拆解为五大核心环节，各环节协同配合，保障振动信号测量的精准性与稳定性：
1. 机械振动耦合：变送器通过刚性安装基座与被测设备紧密贴合，设备运行产生的机械振动传递至变送器内部传感单元，完成振动能量的物理耦合；
2. 物理效应转换：传感单元依托压电效应、电磁感应、电容变隙等物理机理，将机械振动的动能/位移量转换为微弱电荷、电压或电阻变化信号，实现非电量到电量的初步转换；
3. 前端信号调理：原始传感信号幅值微弱、阻抗高、易受噪声干扰，经前置放大、阻抗变换、滤波降噪等处理，提升信号幅值、降低输出阻抗、剔除环境干扰与高频杂波；
4. 信号积分与量化：针对不同测量参数（加速度/速度/位移），通过精密积分电路实现信号转换，同时完成线性化校准、温度补偿，消除非线性误差与温漂影响；
5. 标准信号输出：将处理后的模拟信号经V/I转换、ADC采样等模块，转换为4-20mA电流、0-5V/0-10V电压等工业标准信号，或通过通信芯片输出Modbus-RTU等数字信号，接入上位机监测系统。
2、核心传感单元工作原理
传感单元的物理机理直接决定变送器的测量精度、频率响应、灵敏度及适用场景。主要采用压电式、磁电感应式、电容式三类传感原理，其中压电式因性能优异、适配性强，占据市场主流份额。
2.1 压电式传感原理
依托压电材料的正压电效应实现信号转换，核心敏感元件为压电陶瓷（PZT）、石英晶体等压电材料，搭配惯性质量块、弹性基座组成传感组件。
正压电效应是指：当压电材料受到外部机械应力作用时，其内部晶格发生极化偏移，材料两端表面会产生极性相反、电荷量与应力成正比的束缚电荷，应力消失后，电荷随之消失。在振动测量场景中，被测设备振动带动惯性质量块运动，质量块产生的惯性力作用于压电材料，使压电材料发生周期性形变，进而输出周期性电荷信号，信号幅值与振动加速度成正比，频率与振动频率一致。
压电式传感单元具备灵敏度高、频率响应范围宽（0.1Hz~10kHz）、体积小巧、耐高温、长期稳定性好等优势，可直接测量振动加速度，经一次积分输出振动速度、二次积分输出振动位移，适配工业旋转机械宽频振动监测需求。其核心短板为低频响应易受温度漂移影响，且输出信号为高阻抗电荷信号，配套前置阻抗变换电路，才能实现远距离传输。
2.2 磁电感应式传感原理
基于电磁感应定律工作，核心结构由磁铁、感应线圈、惯性质量块及弹簧组件构成。根据结构差异，分为动圈式与动磁式两类，工作机理一致：设备振动带动线圈与磁铁发生相对运动，线圈切割永磁体的磁力线，根据法拉第电磁感应定律，线圈内部会产生感应电动势，电动势幅值与振动速度成正比，频率与振动频率一致。
该类传感单元输出为低阻抗电压信号，无需前置阻抗变换，电路设计简洁，且低频测量性能优异，适用于10Hz~1kHz中频振动监测场景。但受机械结构限制，高频响应较差，体积较大、抗震性偏弱，长期运行易出现机械磨损，多用于风机、水泵等低速旋转设备的振动监测。
2.3 电容式传感原理
依托变隙式电容传感机理，核心结构为一对平行极板，其中一极板固定，另一极板与惯性质量块相连构成动极板。设备振动带动动极板往复运动，改变两极板间的间距，进而改变电容容量，电容变化量与振动位移成正比。通过配套的电容检测电路（如交流电桥、差模放大电路），将电容变化转换为电压信号，实现振动测量。
电容式传感单元具备精度高、低温漂、功耗低等优势，适用于低频微振动监测，但易受湿度、粉尘等环境因素干扰，频率响应范围较窄，工业现场应用需做好密封防护，多用于精密设备、实验室监测等场景。
3、信号调理与转换电路工作原理
传感单元输出的原始信号微弱、抗干扰能力差，无法直接接入工业控制系统，通过信号调理与转换电路完成优化处理，这是实现稳定输出的关键环节。一体化振动变送器的电路架构主要分为前端调理、信号转换、标准输出三大模块，各模块功能与原理如下。
3.1 前端信号调理模块
3.1.1 阻抗变换与前置放大
压电式传感单元输出为高阻抗电荷信号，直接传输会出现信号衰减、噪声混入等问题，因此需通过电荷放大器或电压放大器完成阻抗变换。电荷放大器由高输入阻抗运算放大器、反馈电容组成，可将高阻抗电荷信号转换为低阻抗电压信号，同时实现信号放大，放大倍数由反馈电容容量决定，有效提升微弱振动信号的幅值，满足后续处理需求。
3.1.2 滤波降噪处理
工业现场存在电磁干扰、机械杂波、电源噪声等多种干扰信号，需通过滤波电路剔除无效杂波。通常采用两级滤波设计：一级为高通滤波，剔除低频漂移、直流偏移等干扰，避免信号失真；二级为低通滤波，滤除高频噪声与谐波干扰，保留有效振动信号频段。部分变送器还配备带通滤波电路，精准锁定目标振动频率，进一步提升测量信噪比。
3.2 信号积分与校准模块
工业振动监测通常需测量加速度、速度、位移三类参数，而压电式传感单元仅能直接输出加速度信号，因此需通过精密积分电路实现参数转换：一次积分将加速度信号转换为速度信号，二次积分转换为位移信号。积分电路采用运算放大器搭配高精度电容、电阻组成，通过优化积分参数，避免积分漂移、相位失真等问题，保障参数转换精度。
同时，变送器内置校准电路与温度补偿模块，针对元器件温漂、非线性误差进行修正。通过热敏电阻、基准电压源等器件，实时监测环境温度，自动调整放大倍数与零点偏移，确保在-40℃~85℃工业宽温环境下，测量误差控制在±1%FS以内，提升测量稳定性。
3.3 标准信号输出模块
工业控制系统对输入信号有标准化要求，需将处理后的模拟信号转换为标准信号。
4、核心性能指标与技术特性
性能指标是衡量工作质量的核心依据，直接决定其测量精度与适用性，关键指标及技术特性如下：
灵敏度：单位振动量对应的输出信号幅值，单位mV/(m/s²)、mA/(mm/s)，灵敏度越高，对微弱振动的感知能力越强；
频率响应范围：变送器精准测量的振动频率区间，压电式变送器主流范围为0.5Hz~5kHz，覆盖绝大多数工业设备振动频率，低频段适配低速设备，高频段适配高速旋转机械；
测量量程：可测量的振动幅值，分为加速度量程、速度量程、位移量程，需根据被测设备振动强度选型；
线性度：输出信号与振动输入的线性拟合程度，线性度越高，测量误差越小；
抗干扰能力：通过电磁兼容（EMC）测试，具备浪涌保护、静电防护、电磁屏蔽特性，可抵御工业现场变频器、电机等设备的电磁干扰，保障信号稳定；
防护等级：工业现场变送器防护等级多为IP65~IP68，具备防水、防尘、防油污特性，适配恶劣工况环境。
5、结论
振动变送器以物理传感效应为核心，依托信号调理、积分转换、标准输出等电路模块，实现了机械振动向工业标准信号的精准转换，是工业设备状态监测的核心感知设备。在实际工程应用中，需结合被测设备类型、振动特性、现场环境，合理选型传感原理、量程、输出信号类型，同时规范安装、定期校准，挥其性能优势，实现精准、稳定的振动监测。
